Гидротрансформатор
Гидротрансформатор помогает двигателю передавать вращение в коробку без постоянного жёсткого соединения. Эту связь обеспечивает циркуляция масла между лопастными колёсами. Разберём устройство, работу блокировки и признаки неисправности.
Обычно 10–30 тыс. ₽ за отдельный узел
Точную смету, снятие и установку согласуем по автомобилю.
Стоимость Порядок работ Вопросы
Коротко о главном
Понятное устройство
Разбираем назначение и принцип работы
Без догадок по симптомам
Причину устанавливают проверкой
Понятная стоимость
Отдельный узел и ремонт АКПП различаются
Работы по согласованию
Объём обсуждаем до начала
Что такое гидротрансформатор

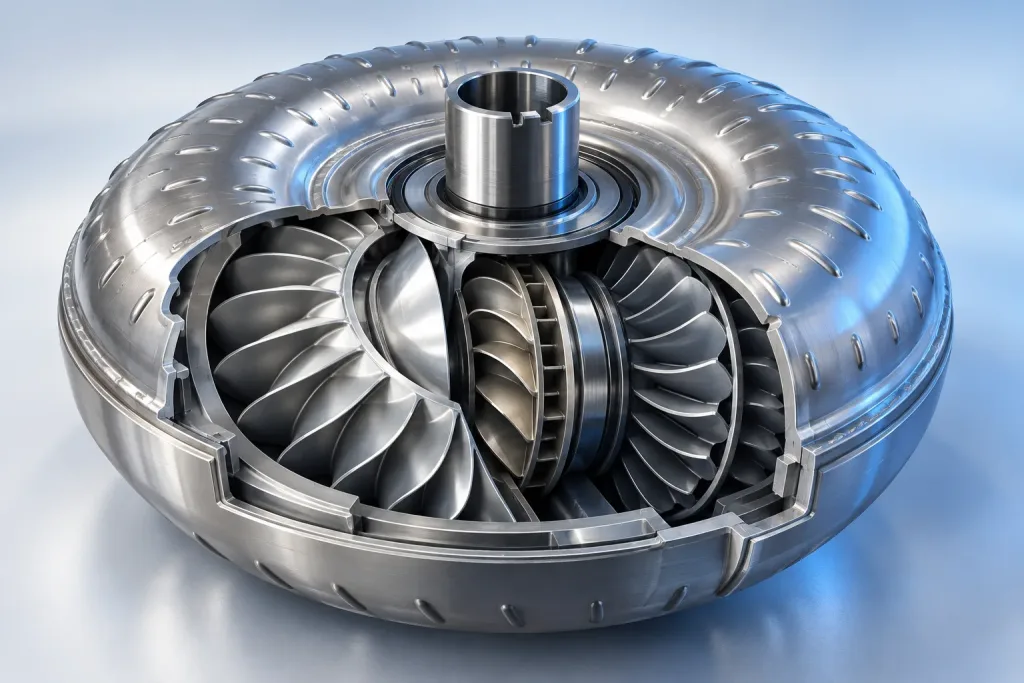

ГДТ устанавливается перед механической частью АКПП. Узел заключён в округлый корпус, поэтому в разговоре его называют «бубликом». Внутри вращаются лопастные колёса. Их связывает рабочая жидкость: она переносит энергию от ведущей части к ведомой.
Узел помогает автомобилю плавно трогаться и позволяет двигателю работать при остановке с включенной передачей. На части режимов он увеличивает крутящий момент, а блокировочная муфта уменьшает потери на скольжение. На работу трансмиссии влияют и другие элементы: гидроблок, фрикционы, насос, механическая часть и управление.
Гидротрансформатор применяют в классических гидромеханических автоматах и в некоторых вариаторах. Наличие узла и его конструкцию определяют по модели коробки. Устройство DSG с двойным сцеплением устроено иначе: внешний вид селектора сам по себе не определяет тип трансмиссии.
Устройство и принцип работы
1
Двигатель
Вращает корпус и насосное колесо
2
Насосное колесо
Создает направленный поток масла
3
Турбинное колесо
Получает энергию потока и вращает входной вал
4
Коробка передач
Передает тягу дальше к колесам

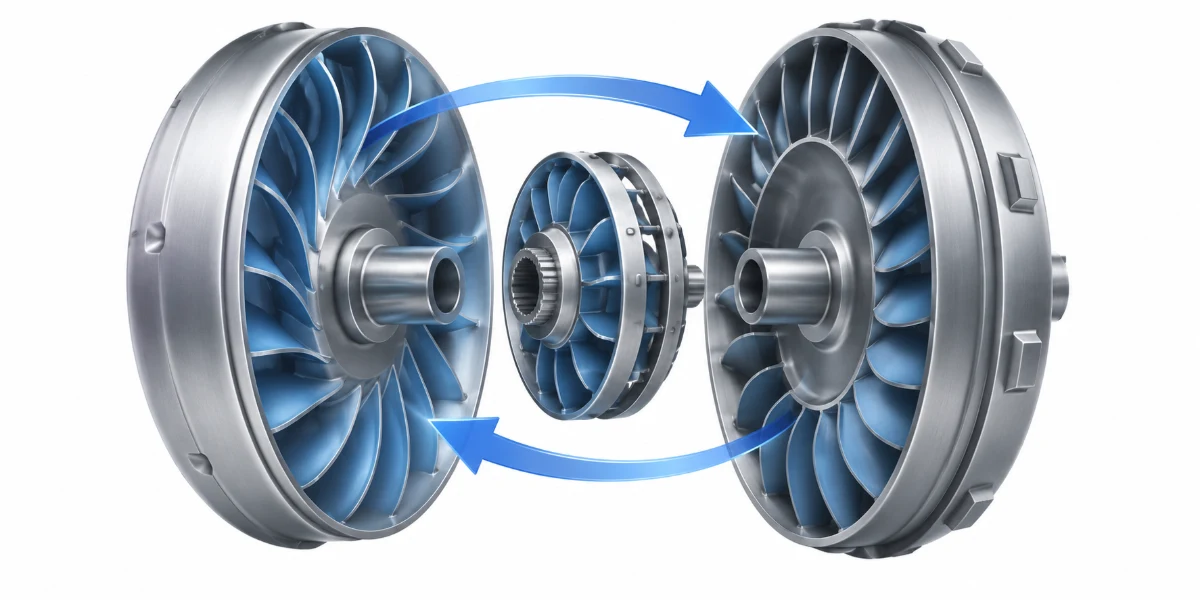

Схема показывает путь передачи энергии, а не расположение деталей в разрезе. Масло циркулирует внутри узла; реактор перенаправляет обратный поток от турбины к насосному колесу.
Насосное колесо
Связано с корпусом гидротрансформатора и приводится двигателем. Его лопатки разгоняют жидкость. Это колесо не следует путать с отдельным масляным насосом АКПП, который обеспечивает работу гидравлической системы.
Турбинное колесо
Входной вал АКПП связан с турбиной. Лопасти воспринимают воздействие движущейся жидкости и заставляют вал вращаться. Насосная и турбинная части могут двигаться с разной скоростью — постоянного механического соединения между ними нет.
Реактор и обгонная муфта
Возвращаясь от турбины, жидкость проходит через статор — другое название реактора. Муфта свободного хода позволяет этому колесу удерживаться либо вращаться, в зависимости от режима. Перенаправленный поток влияет на величину передаваемого момента.
Все эти элементы работают в общем корпусе. В современном автомобильном гидротрансформаторе также обычно есть фрикционная муфта блокировки и демпфер крутильных колебаний. Конкретная конструкция, размеры и характеристики отличаются у разных агрегатов.

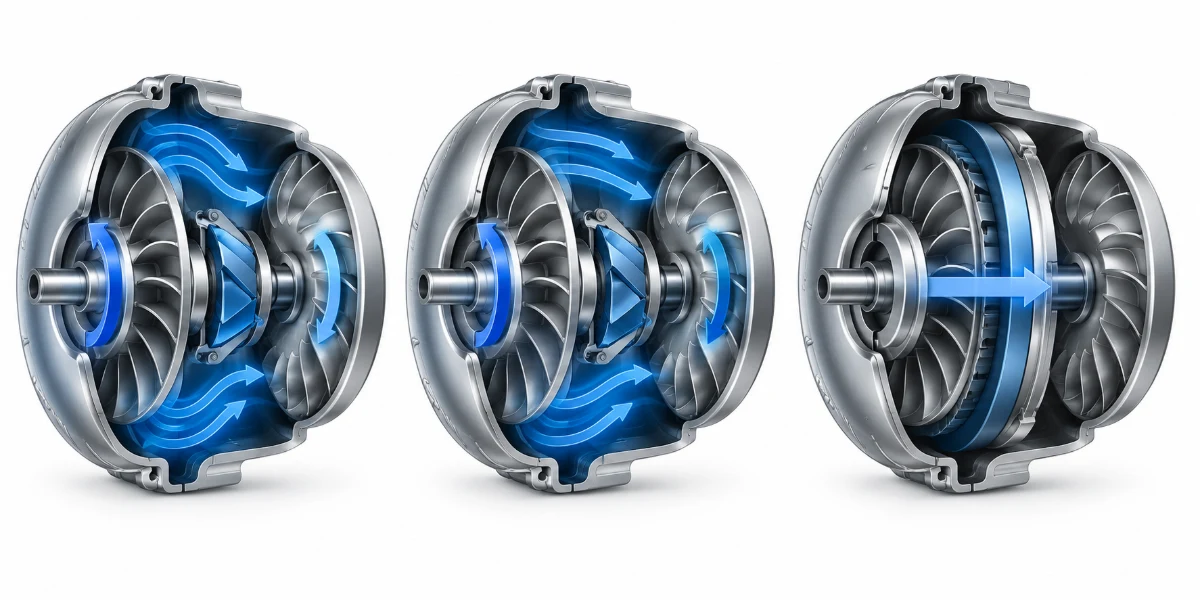

Три режима работы гидротрансформатора
При трогании
При трогании турбина отстаёт от насоса по частоте вращения. В этом режиме реактор помогает получить больший крутящий момент. С разгоном частоты сближаются, и прибавка момента становится меньше.
В режиме гидромуфты
Реактор перестает удерживаться муфтой свободного хода. Момент передается через жидкость без прежнего усиления. Между колесами остается скольжение: режим гидромуфты не означает жесткое механическое соединение.
При блокировке

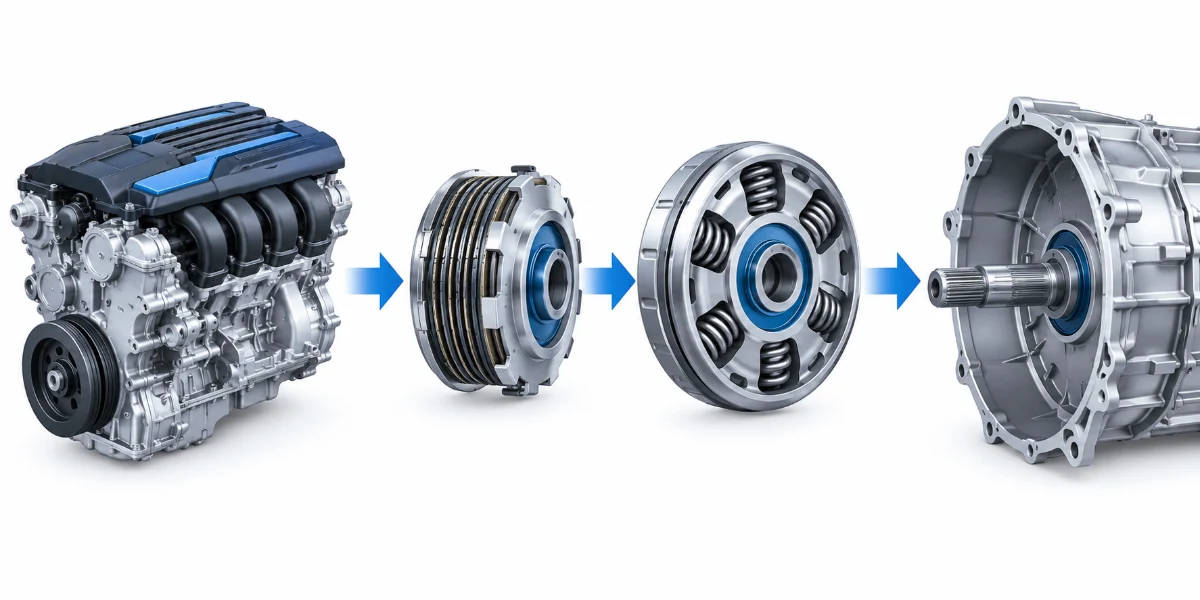

Фрикционная муфта создает механический путь передачи момента и уменьшает потери. В некоторых конструкциях блокировка работает с управляемым проскальзыванием. Включение зависит от программы управления, нагрузки и модели АКПП.
Режим блокировки зависит от программы управления и нагрузки. Её фрикционную накладку оценивают при соответствующих жалобах; единой скорости включения для всех моделей нет.
При передаче через жидкость часть энергии превращается в тепло. Поэтому охлаждение влияет на состояние узла. Общие значения давления, температуры здесь неприменимы.

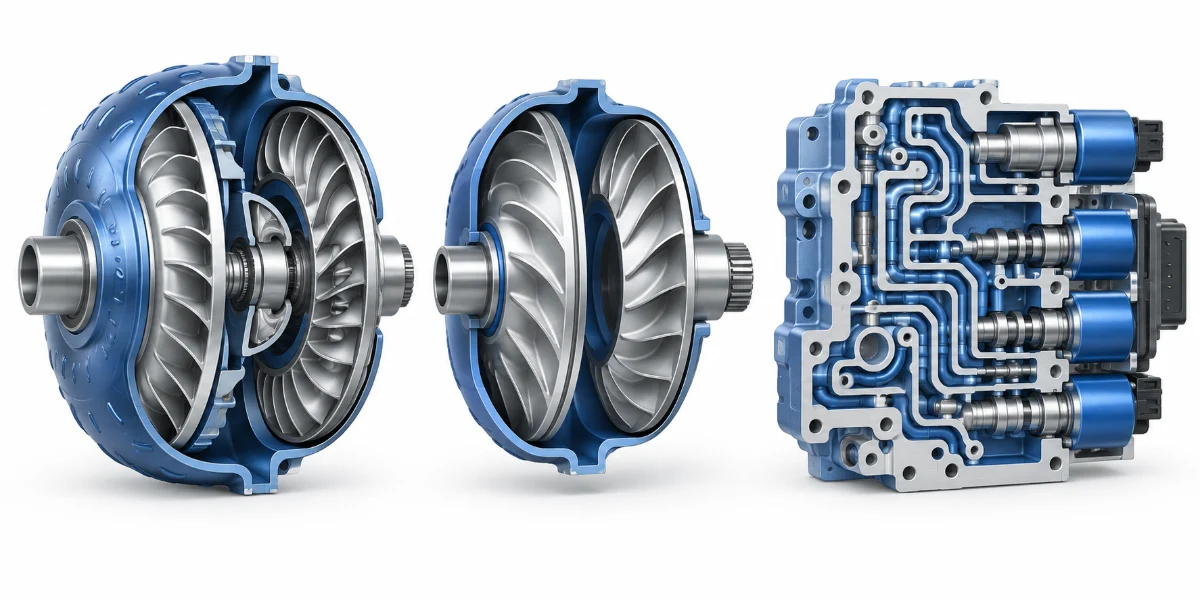

Гидротрансформатор, гидромуфта и гидроблок
Подробное сравнение узлов
| Узел | Назначение |
|---|---|
| Гидротрансформатор | Передает момент через масло и может увеличивать его на части режимов; имеет реактор. |
| Гидромуфта | Передает момент через жидкость, но не имеет реактора для его увеличения. |
| Гидроблок АКПП | Распределяет и регулирует потоки рабочей жидкости для управления трансмиссией. Это другой узел. |

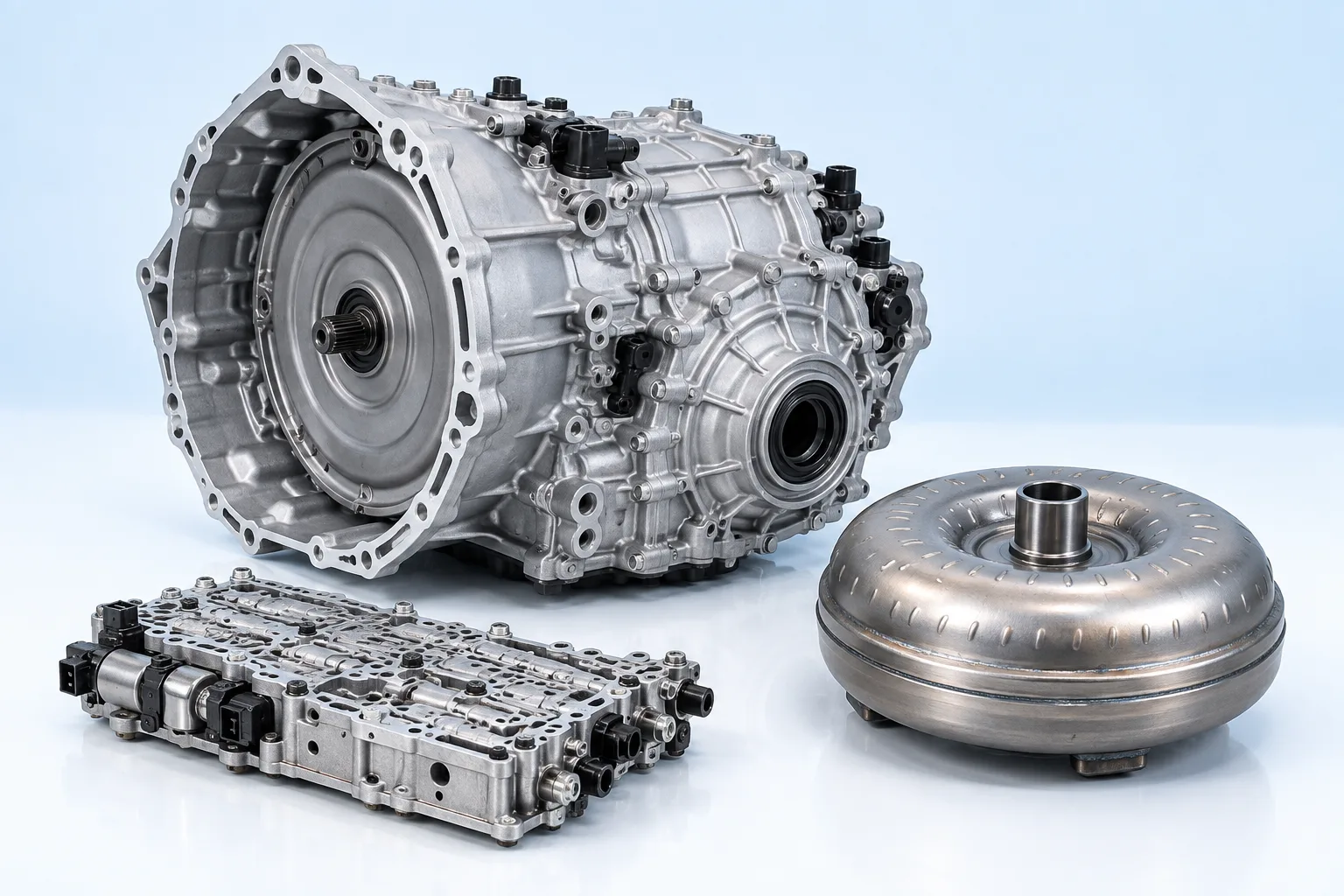

Гидроблок и гидротрансформатор — разные узлы. У них различаются устройство, методы поиска причины, необходимые запчасти.
Признаки возможной неисправности
Вибрация под нагрузкой
При блокировке может появляться дрожь. Но вибрацию создают также опоры, двигатель, соседние узлы. Отметьте скорость, нагрузку, температуру появления жалобы.
Обороты растут, тяга слабее
При потере разгона оценивают давление, фрикционы АКПП, управление. Одного ощущения проскальзывания для диагноза недостаточно.
Шум, перегрев или ошибка
Посторонний звук, запах перегрева, аварийный режим требуют обращения в сервис. Код ошибки помогает направить поиск, но не показывает все внутренние повреждения.
Если машина потеряла тягу, появился сильный металлический шум или заметна значительная течь, сначала обсудите транспортировку с сервисом. Продолжать поездку ради проверки «пройдет ли само» не стоит. Способ перевозки выбирают по требованиям автомобиля.
Что может изнашиваться внутри
Гидротрансформатор связан со всей АКПП

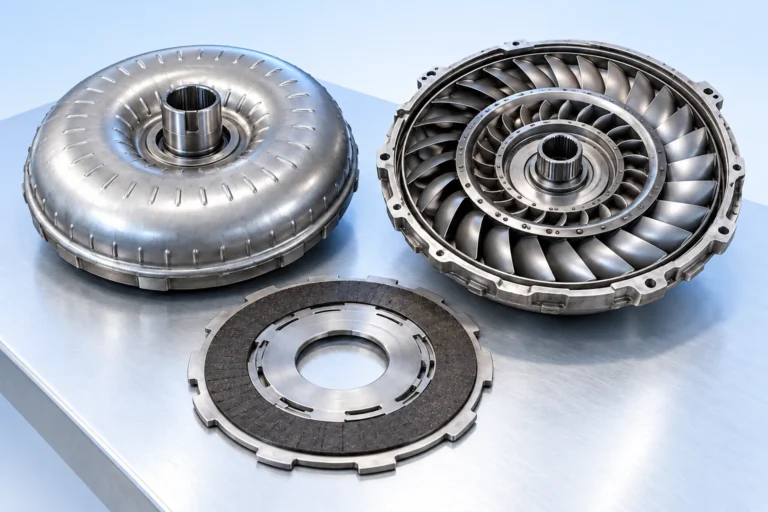

Изношенная фрикционная накладка механизма блокировки оставляет частицы в масле. Вместе с жидкостью они могут попадать в другие узлы АКПП. Если неисправна муфта свободного хода, нарушается предусмотренная смена режимов реактора. При разборке также осматривают подшипники, втулки, уплотнения, ступицы и лопатки. Перечень проверяемых элементов зависит от конструкции.
Повреждённая накладка может загрязнять ATF и повышать нагрев. При восстановлении учитывают масляные каналы, охлаждение, связанные компоненты. Свежая жидкость не устранит износ.
Рассматривают перегрев, уровень ATF, неподходящую спецификацию, прежние вмешательства. Тёмный цвет сам по себе не определяет неисправный компонент.
Как проверяют гидротрансформатор АКПП
Сначала проверка на автомобиле
Сопоставляют электронные данные с жалобой, осмотром, состоянием ATF. Если движение безопасно, пробная поездка помогает воспроизвести вибрацию.
Не все внутренние повреждения видны по компьютерным параметрам. При необходимости демонтажа объясняем, зачем он нужен и сколько стоит.
В РемАвто выдаем диагностический лист и обязательный лист дефектовки. Объясняем найденные неисправности и необходимые работы. Подробнее о порядке проверки - на странице диагностики коробки автомат.
Ремонт или замена гидротрансформатора

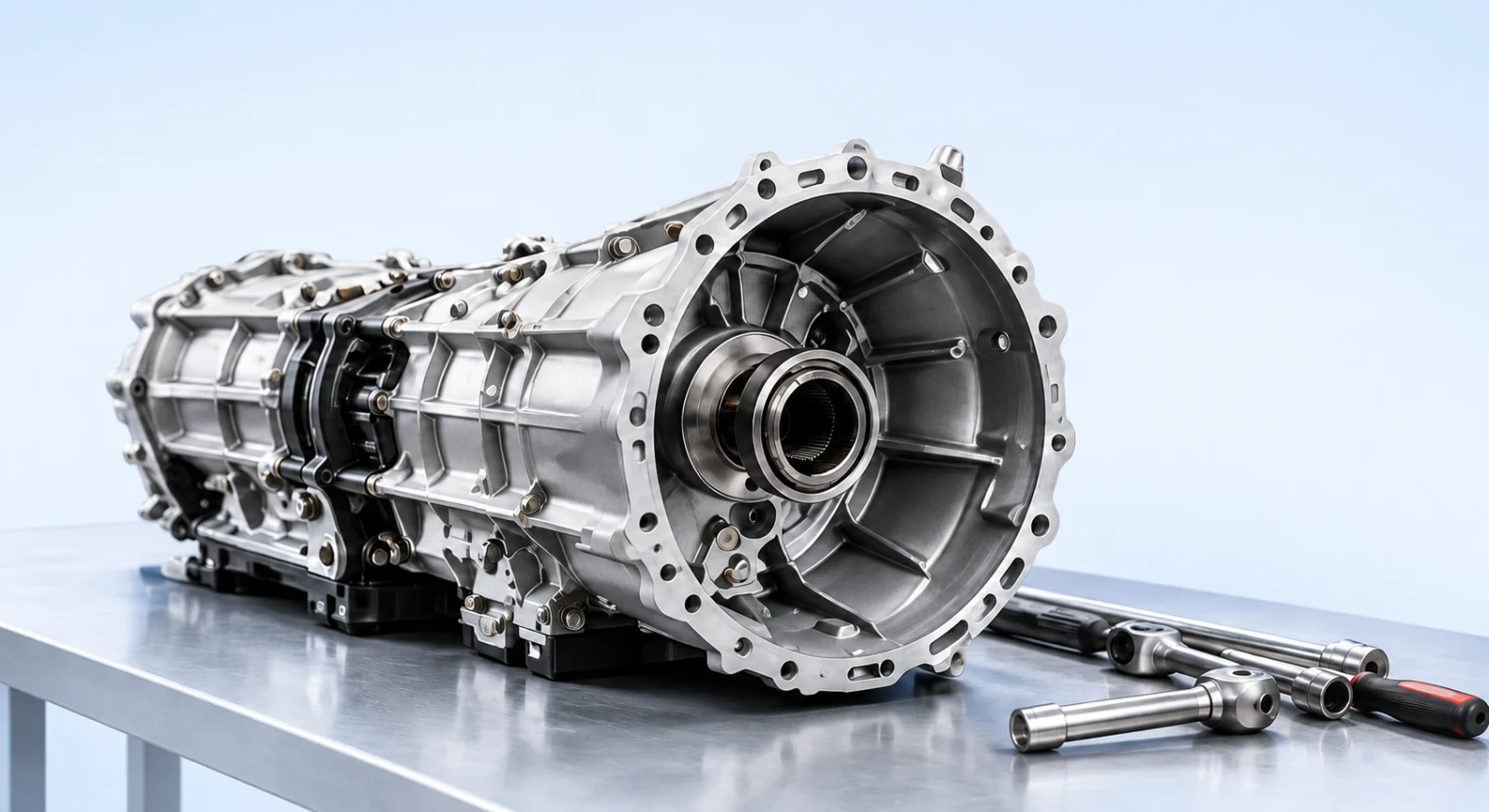

Для осмотра сварной корпус обычно вскрывают на специальном оборудовании. После восстановления нужны сборка, контроль герметичности, биения, балансировки. Возможность устранения повреждений зависит от состояния деталей.
При тяжёлом износе рассматривают другой узел. Сравнивают совместимость, наличие запчастей, итоговые расходы. Замена одного «бублика» не устраняет любую неисправность автомата.
Принимаем гидротрансформатор на автомобиле или отдельно. Восстановление выполняют профильные партнёры; обычный срок узла — 2–3 дня. Общий срок с демонтажем, монтажом уточним при записи.
Стоимость проверки и ремонта
| Обращение | Как рассчитывается |
|---|---|
| Диагностика коробки | Диагностика без последующего ремонта — 1 500 ₽. При последующем ремонте в РемАвто диагностика бесплатна. Состав проверки согласуем до записи. Отдельную проверку согласуем заранее. |
| Отдельный гидротрансформатор | Обычно 10 000–30 000 ₽, в зависимости от модели и сложности ремонта. Состав суммы и сопутствующие работы согласуем до заказа. |
В расчет могут входить снятие и установка коробки, работы с узлом, жидкость и другие необходимые детали. Сначала объясняем план и согласуем общую смету. Все действующие стартовые суммы собраны в разделе услуг и цен.
Как снизить риск повторной неисправности
Используйте жидкость нужного допуска, следите за течами и охлаждением. Периодичность ТО берите из регламента своей модели.
Повторная вибрация или перегрев требуют обращения в сервис. Неисправная блокировка может нагружать соседние компоненты. Допустимую буксировку уточняют по руководству автомобиля.
Вопросы о гидротрансформаторе
Почему узел называют «бубликом»?
Название связано с формой корпуса. Оно не обозначает отдельный тип коробки или модель детали. Для подбора нужен точный агрегат, а не только бытовое название.
У гидротрансформатора свое отдельное масло?
В автомобильной гидромеханической АКПП он работает с трансмиссионной жидкостью системы коробки. Спецификацию, объем и порядок обслуживания определяют по агрегату.
Вибрация точно означает неисправность блокировки?
Нет. Это только один из возможных вариантов. Проверяют условия появления вибрации, параметры управления и связанные узлы автомобиля.
Можно устранить неисправность только заменой масла?
Обслуживание обновляет жидкость, но не восстанавливает изношенные или разрушенные детали. При жалобах сначала нужна диагностика, затем решение об обслуживании или ремонте.
